1. 核心组成

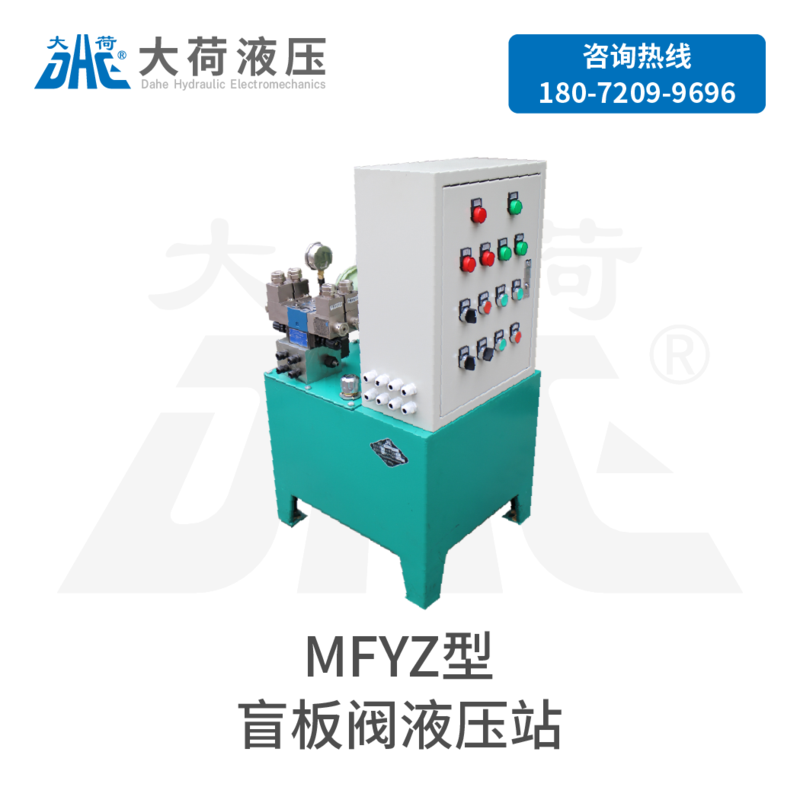

主要由电动机、液压泵、集成阀块（含电磁换向阀、节流阀、溢流阀等）、控制箱及执行单元（夹紧松开液压缸+翻板液压缸）构成，专为大口径盲板阀的夹紧、翻转动作提供协同液压动力。

2. 布局与功能

     ● 集成化油路系统：

           ○ 动力模块：电动机驱动液压泵输出压力油，经集成阀块分配至两路独立油路，分别控制夹紧缸与翻板缸；

           ○ 控制模块：集成阀块内置电磁换向阀切换油流方向，节流阀调节运动速度，溢流阀限定系统压力。

     ● 执行单元协同流程：

           ○ 开阀动作：夹紧缸松开密封副→翻板缸驱动阀板旋转至通板位→夹紧缸重新夹紧；

           ○ 关阀动作：夹紧缸松开→翻板缸旋转阀板至盲板位→夹紧缸夹紧密封。

     ● 防颤设计：

           ○ 集成块设节流背压装置，抑制阀板翻转时因自重导致的抖动，确保运动平稳。

3. 核心特点

     ● 操作模式灵活：

           ○ 手动控制：分步操作夹紧、翻板动作，用于调试或应急；

           ○ 自动程序控制：通过控制箱预设流程，单指令触发全自动开/关阀序列。

     ● 性能优势：

           ○ 双缸协同精度高，密封可靠（采用DG尾摆系列液压缸，适配盲板阀重载需求）；

           ○ 集成阀块减少管路泄漏风险，维护便捷。

     ● 局限性：

           ○ 专为大口径阀门设计，中小口径场景性价比偏低；

           ○ 依赖液压系统清洁度，油液污染易导致阀组卡滞。

4. 适用场景

     ● 工业管道安全切断：

           ○ 冶金煤气管道、化工有毒气体输送系统的紧急隔断；

           ○ 需频繁启闭或远程控制的大口径盲板阀（DN≥300mm）。

     ● 自动化产线集成：

           ○ 搭配PLC系统实现无人化操作，适用于防爆、高危险环境。
