1. 概述

磁致伸缩线性位移传感器（简称位移传感器）的检测机理基于传感器核心检测元件（磁致伸缩波导丝）与游标磁环之间的魏德曼效应。

测量时，电子仓的激励模块向磁致伸缩波导丝施加查询脉冲。该脉冲在波导丝周围形成周向安培环形磁场，当该磁场与游标磁环的偏置永磁磁场耦合时，会在波导丝表面激发魏德曼效应扭转应力波。扭转波以声速向波导丝两端传播：传向末端的波被阻尼器件吸收，传向激励端的波由检波装置接收。电子仓控制模块通过计算查询脉冲与接收信号的时间差，乘以扭转波在材料中的传播速度，即可得到扭转波发生点（即游标磁环瞬时位置）与测量基准点间的绝对距离，实现游标磁环位置的实时精确测量。

2. 功能和用途

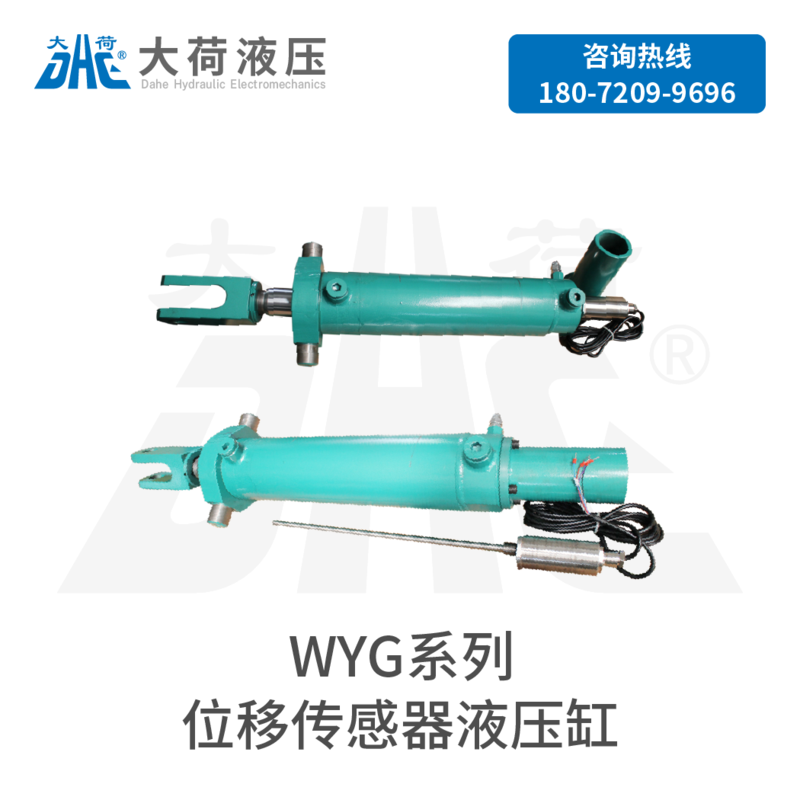

WYG系列位移传感器液压缸（简称传感器液压缸）在QB系列前摆轴液压缸基础上集成内置式磁致伸缩位移传感器，通过优化缸体结构显著降低启动压力（实测启动压力≤0.1MPa），提升运动响应灵敏度。其核心功能是通过传感器实时反馈活塞位移量，输出信号支持：

技术特性：

    ● 工作温度：-10℃～60℃（湿度≤90% RH）

    ● 供电电压：24VDC ±10%

    ● 内置游标磁环，支持零位/满度迁移功能

    ● 力学性能与QB系列完全兼容（额定压力16MPa，耐冲击压力24MPa）

核心应用场景：

    ● 自动调节阀的阀位闭环控制；

    ● 需高精度位置反馈的液压伺服系统；

    ● 核电、化工等严苛工况的阀门定位。

产品优势：

    ● 结构紧凑（传感器内置节省40%安装空间）；

    ● 抗液压油污染（IP67防护等级）；

    ● 寿命≥1000万次（强化密封设计）。
